Cầu chì hạ thế là gì

Cầu chì hạ thế là thiết bị điện được sử dụng phổ biến trong cuộc sống và hoạt động kinh doanh sản xuất , có nhiều loại khác nhau và có ứng dụng phù hợp.

Cầu chì được hiểu là một thiết bị điện đảm nhận nhiệm vụ ngắt dòng hoạt làm mở mạch để bảo vệ hệ thống điện khi dòng điện vượt quá giá trị cho phép. Cầu chì hạ thế được chia thành 2 loại khác nhau. Đó chính là cầu chì nửa kín và cầu chì hoàn toàn kín.

Các loại cầu chì hạ thế

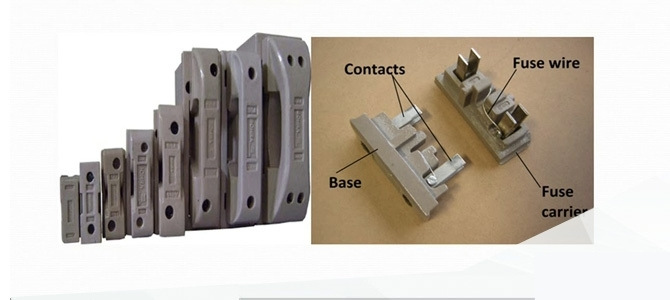

Cầu chì Rewirable (cầu chì sứ)

Loại cầu chì Rewirable là loại cầu chì hạ thế hiện được sử dụng rất phổ biến ở mạch điện dân dụng và các hệ thống điện có công suất nhỏ. Nó còn được gọi với tên là bộ cầu chì kat. Loại cầu chì này sẽ có phần đế bằng sứ. Khả năng kết nối của thiết bị thông qua các dây sống. Bộ phận trong cầu chì được thiết kế độc lập nên dễ dàng tách ra khi có sự cố về dòng điện.

Thông thường, phần tử của cầu chì sẽ có nhiều lựa chọn chất liệu khác nhau. Đó có thể là chì, đồng, thiếc hay là một dạng hợp kim của chì và thiết. Mỗi loại sẽ có khả năng chịu nhiệt lớn nhỏ khác nhau. Để có thể làm nóng chảy các phần tử của cầu chỉ cần có dòng điện với giá trị cao gấp đôi dòng điện bình thường. Trong trường hợp có từ 2 – 3 phần tử trong cầu chì thì chúng cần được thiết kế tránh xác nhau để đảm bảo an toàn khi sự cố điện xảy ra sẽ không có hiện tượng chập, cháy.

Sau khi cầu chì nóng chảy, người dùng chỉ cần thay thế phần tử trong cầu chì là thiết bị có thể hoạt động trở lại bình thường. Các tính năng trước của cầu chì cũng sẽ không hề thay đổi khi ứng dụng vào hệ thống mạch điện.

Sau đây là những nhược điểm của cầu chì Rewirable:

- Hoạt động của cầu chì không đáng tin cậy: Khi quá trình nóng chảy xảy ra cũng dẫn đến tình trạng oxy hóa do sự gia nhiệt liên tục. Trong khi đó, để đảm bảo cầu chỉ hoạt động theo đúng chất lượng như trước thì phải chọn được phần tử có kích thước phù hợp. Vì vậy, nếu không chọn được phần tử thích hợp, hoạt động của cầu chì cũng sẽ không đảm bảo như mong đợi.
- Khả năng vỡ thấp: Thường thì khi đã có tình trạng nóng chảy, cầu chì sẽ khó phá vỡ hơn.
- Khả năng hoạt động chậm: Vì không có nguồn bổ sung để có thể dập tắt hết hồ quang nên hoạt động của cầu chì thấp hơn so với bình thường.
- Nguy cơ cháy nổ cao hơn: So với cầu chì mới ban đầu thì việc tận dụng lại cầu chì bằng cách thay phần tử mới rất dễ dẫn đến tình trạng cháy nổ khi có hiện tượng quá tải, ngắn mạch xảy ra.

Cầu chì hộp

Thiết kế của các cầu chì hạ thế này đều đặt phần tử trong hộp kín. Trong đó, chúng sẽ được giữ bởi các tiếp điểm làm bằng chất liệu kim loại. Theo đó, cầu chì sẽ được phân thành 2 loại l: cầu chì liên kết và cầu chì D.

Cầu chì hộp loại D

Bạn cần hiểu rằng, cầu chì là một thiết bị không thể thay thế cho nhau. Trong đó, các thành phần chính của thiết bị bao gồm: đế, nắp, hộp mực và vòng bộ chuyển đổi. Theo đó, thiết kế của hộp mực sẽ di chuyển trong nắp của cầu chì. Phần đầu của đế sẽ được chạm bởi phần tử cầu chì và mạch.

Theo thống kê, các loại cầu chì trên thị trường sẽ được xếp hạng tiêu chuẩn với các mức: 6; 16; 32; 63 ampe.  Bên cạnh đó, khả năng phá vỡ của cầu chỉ loại 2 ampe và 4 ampe là 4kA. Riêng đối với loại 6 ampe hoặc 63 ampe sẽ là 16 kA. Đây được xem là loại cầu chì hoạt động với độ tin cậy rất cao và chúng hầu như không có một nhược điểm nào trong quá trình sử dụng.

Cầu chì công suất vỡ cao

Chất liệu steatite thường được lựa chọn để làm khung của cầu chì. Hiểu một cách đơn giản thì đây là một loại bột của khoáng sản. Nó tương tự như một loại gốm với độ bền cơ học rất cao. Ngoài ra, phần nắp được làm bằng đồng thau và cố định trên thân khung cầu chì. Bộ phận này sẽ được cố định bằng cách dùng lực đặc biệt. Từ đó, nó có thể giúp cầu chì có được khả năng chịu được áp lực cao.

Nắp kim loại được dùng làm vị trí để gắn tiếp điểm của cầu chì. Vị trí giữa phần tử và thân hộp của cầu chỉ sẽ được lấp đầy bằng bột thạch anh. Nó sẽ đóng vai trò là môi trường lý tưởng để dập tắt hồ quang khi cầu chì hoạt động. Loại bột này sẽ có khả năng hấp thụ nhiệt do những dòng điện ngắn gây ra. Sau đó, chúng sẽ chuyển thành chì để chống lại tình trạng điện áp phục hồi.

Riêng phần tử cầu chì sẽ được làm từ chất liệu đồng hoặc bạc. Bộ phận này sẽ được liên kết bởi khớp thiếc – đóng vai trò điều khiển nhiệt độ từ dòng điện ngắn mạch đến cầu chì.

Bạn cần biết rằng, nhiệt độ nóng chảy của chất liệu bạc là 980 độ C. Đối với chất liệu thiếc là 240 độ C. Khi xảy ra trường hợp quá tải hay ngắn mạch, dòng điện sẽ đi từ hộp thiếc trước mới đến bạc.
